Tavolino porta riviste con cassetti

Inizio lavori settembre 2010

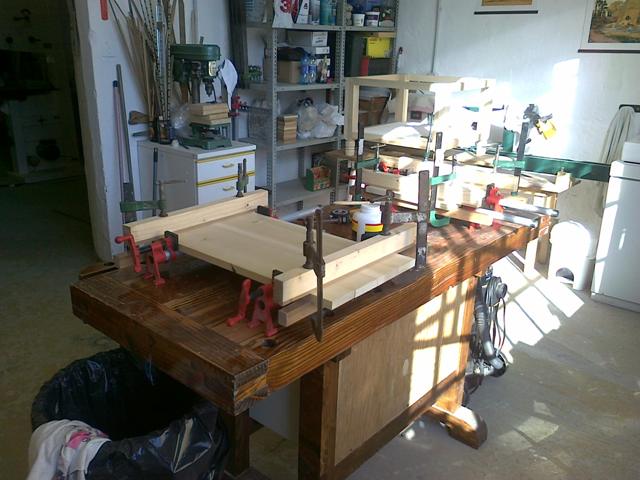

Dopo una lunga sospensione riprendo i lavori in un nuovo laboratorio, con il progetto di un tavolino portariviste con cassetti

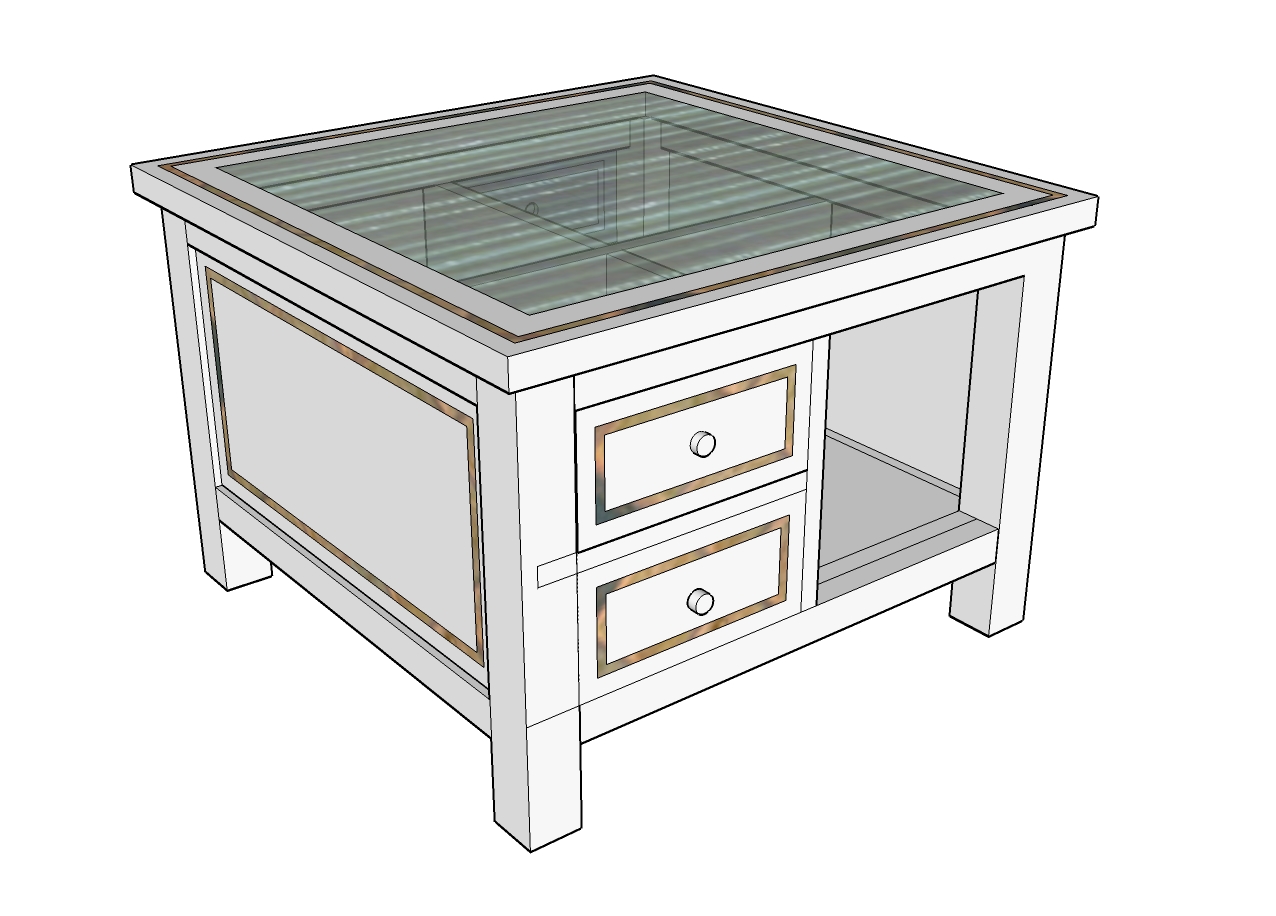

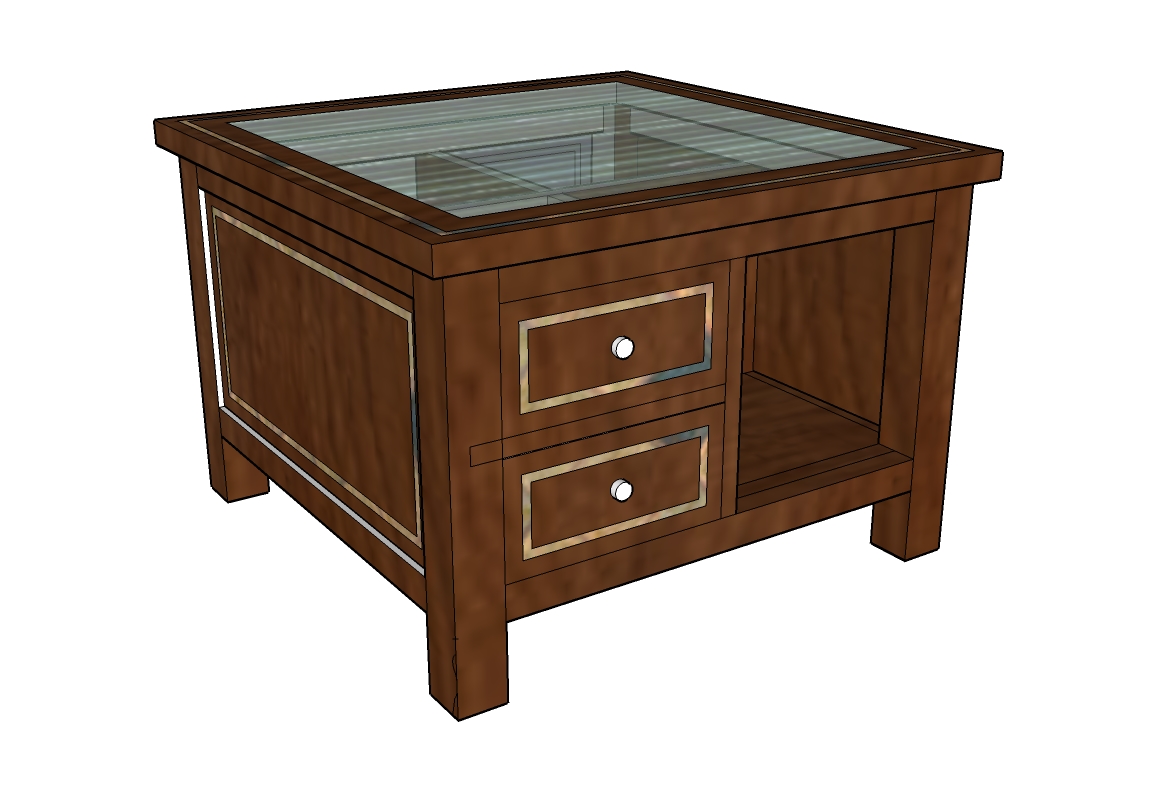

Disegni di massima:

Per la realizzazione utilizzeremo del toulipier che verrà tinto con un mordente abbastanza scuro.

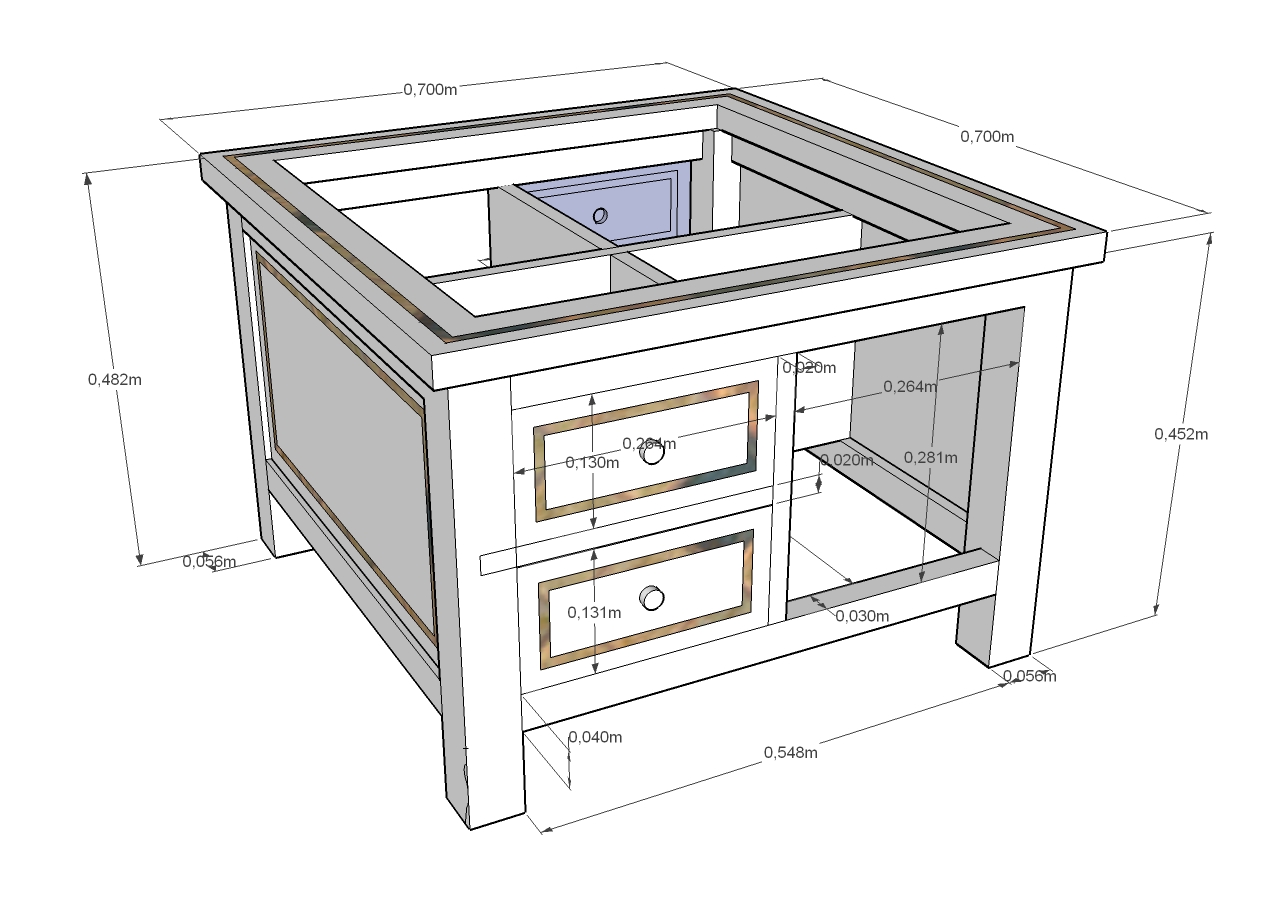

Materiali: tavola 5 m 22 x 4 cm tavola 5 m 16 x 2,7cm . Questo è il disegno, le dimensioni del piano saranno 70 x 70 cm, l'altezza del piano da terra sarà di 48 cm.

Verranno realizzati 4 cassetti sistemati nei lati opposti. Nel piano verrà incassato un vetro decorato con la tecnica del Decoupage

Nei fianchi, nei cassetti e nel piano verranno inseriti dei listelli decorati.





I pomi in metallo anticato completaranno il tutto. Anche se non rappresentato i piedi del tavolino verranno torniti.

Dimensioni gambe 6x6 x 45

Traversi 4 x 3 x 54 + i tenoni

Listelli piano 70 x 9 x 3

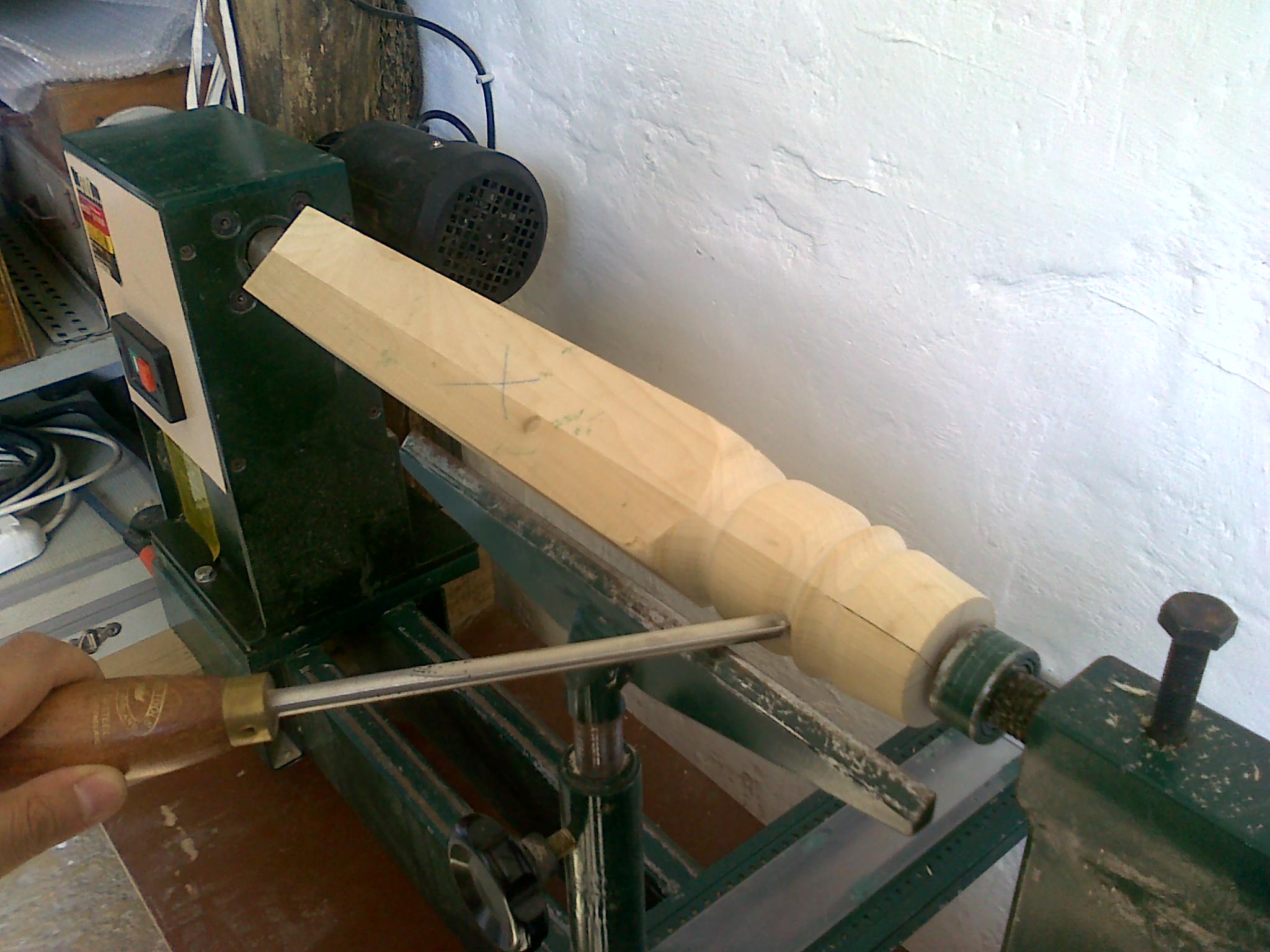

Le gambe dim. 6x6x45 si ottengono incollando due tavole da 4 cm opportunamente piallate e finite a incollaggio avvenuto alla pialla a spessore. Passiamo alla tornitura dei piedi del tavolino per un altezza di 10 cm.

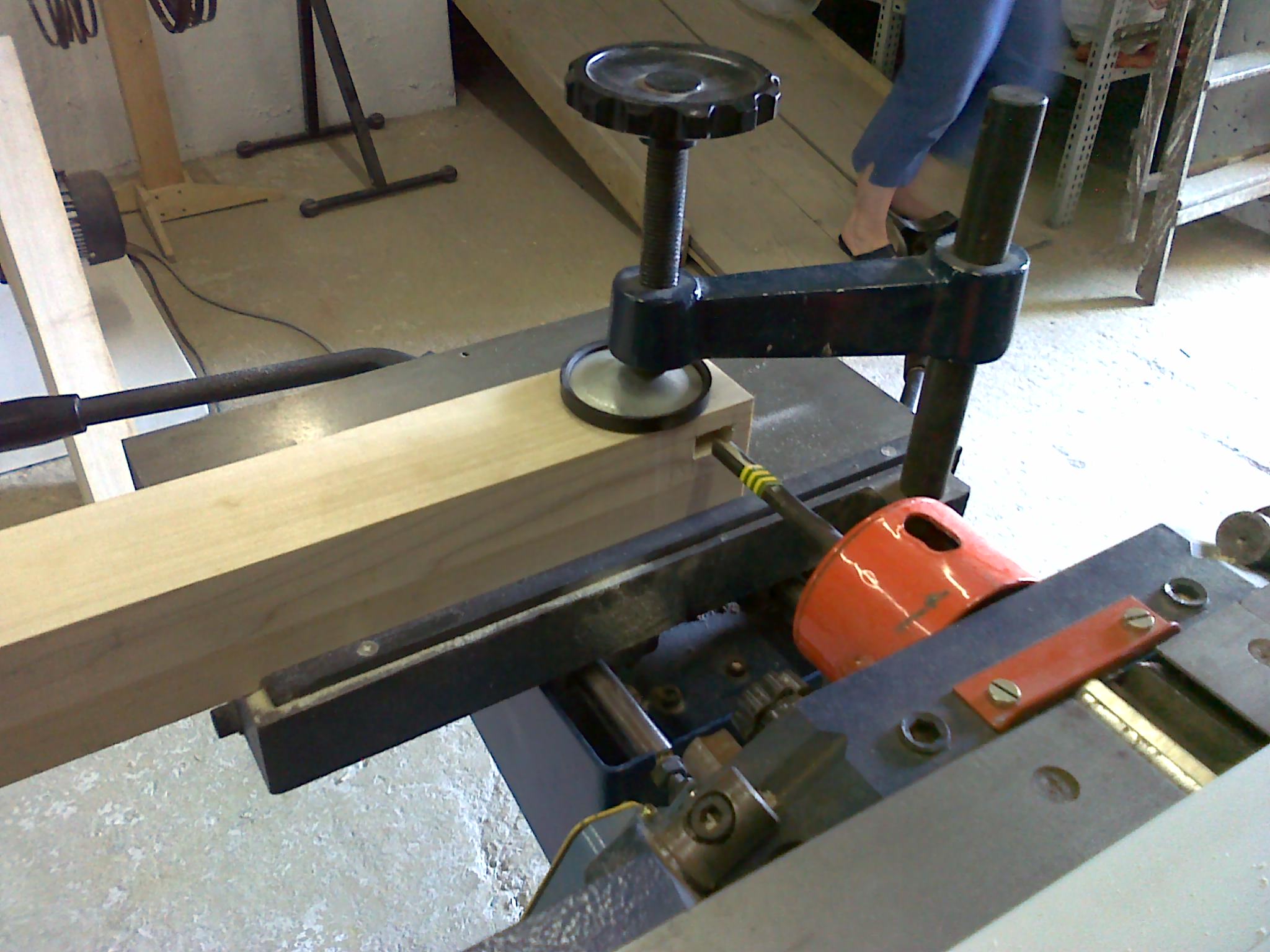

Con la cavatrice realizzamo le cave per il montaggio dei traversi ...

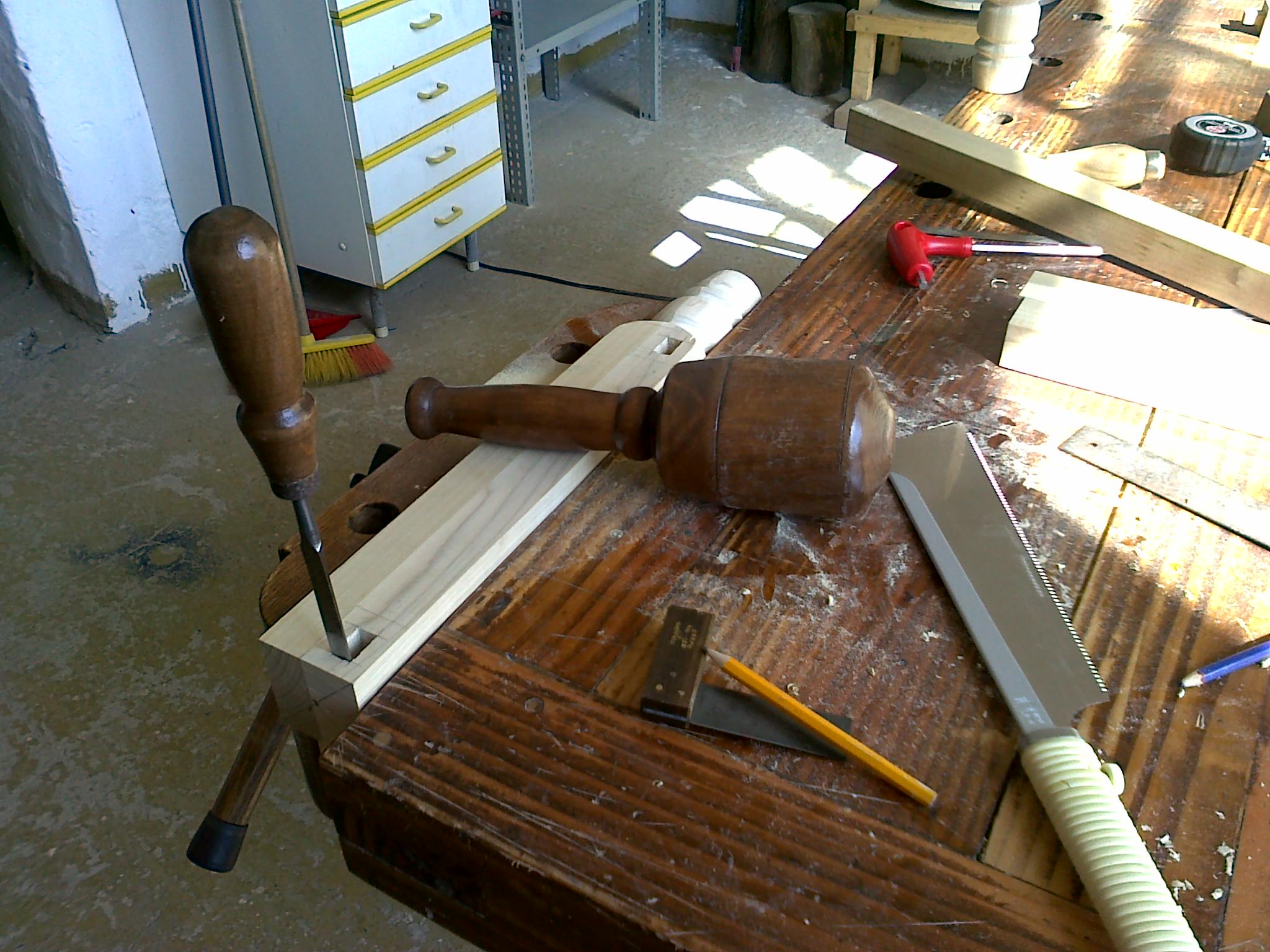

... che verranno finite e squadrate manualmente con lo scalpello/bedano

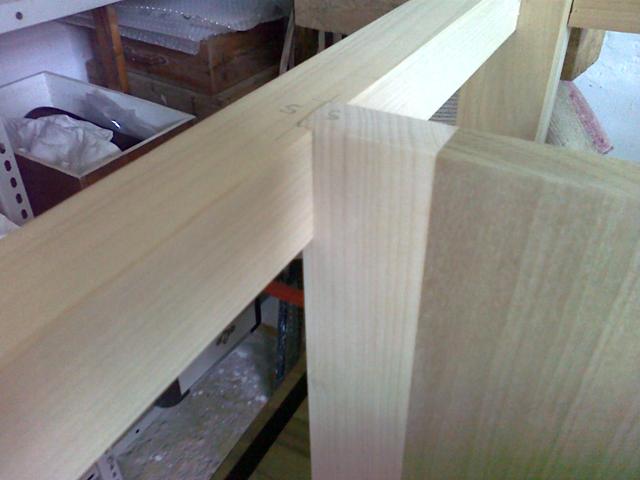

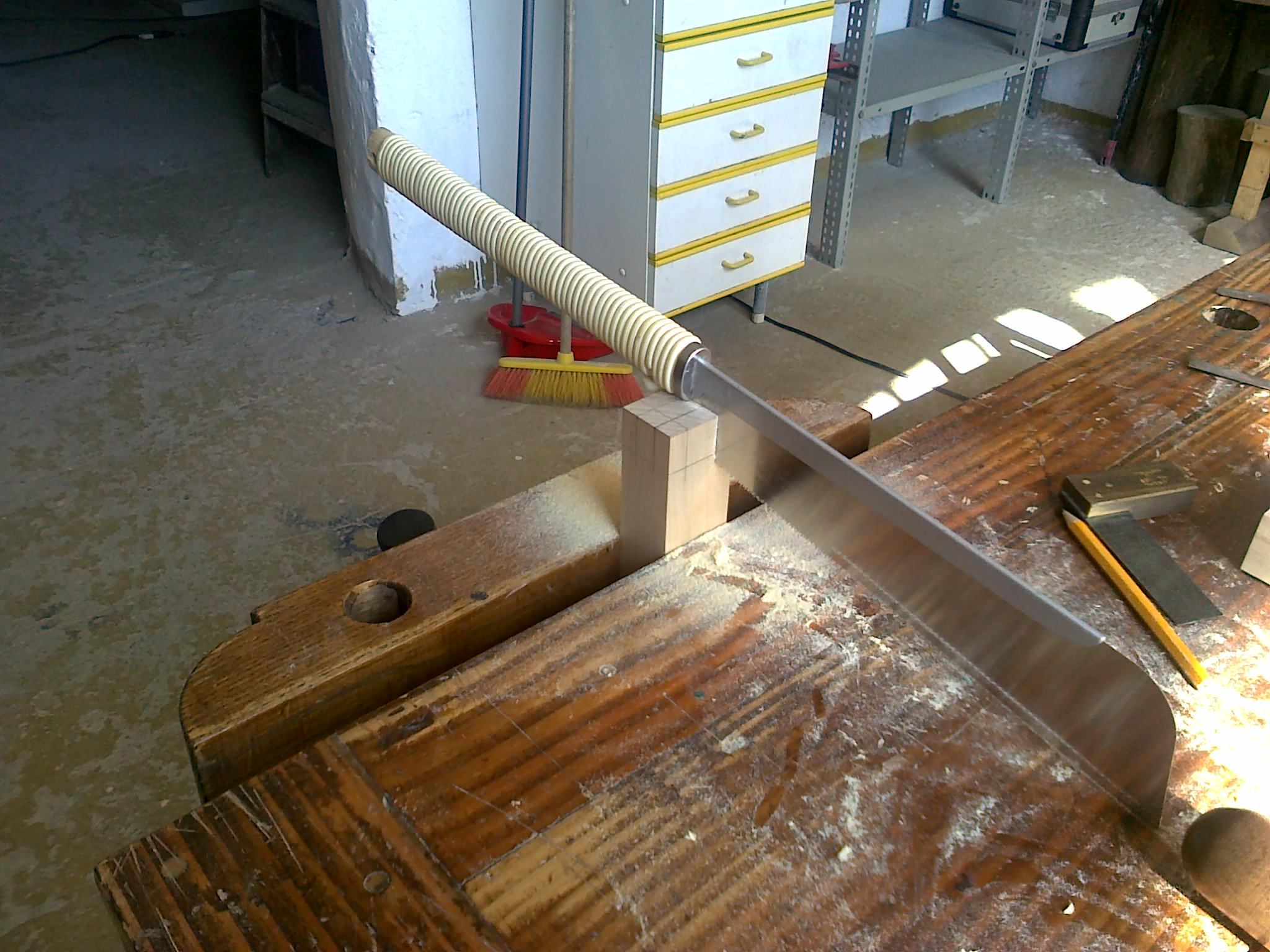

Tracciamo e tagliamo con precisione i tenoni nei traversi.

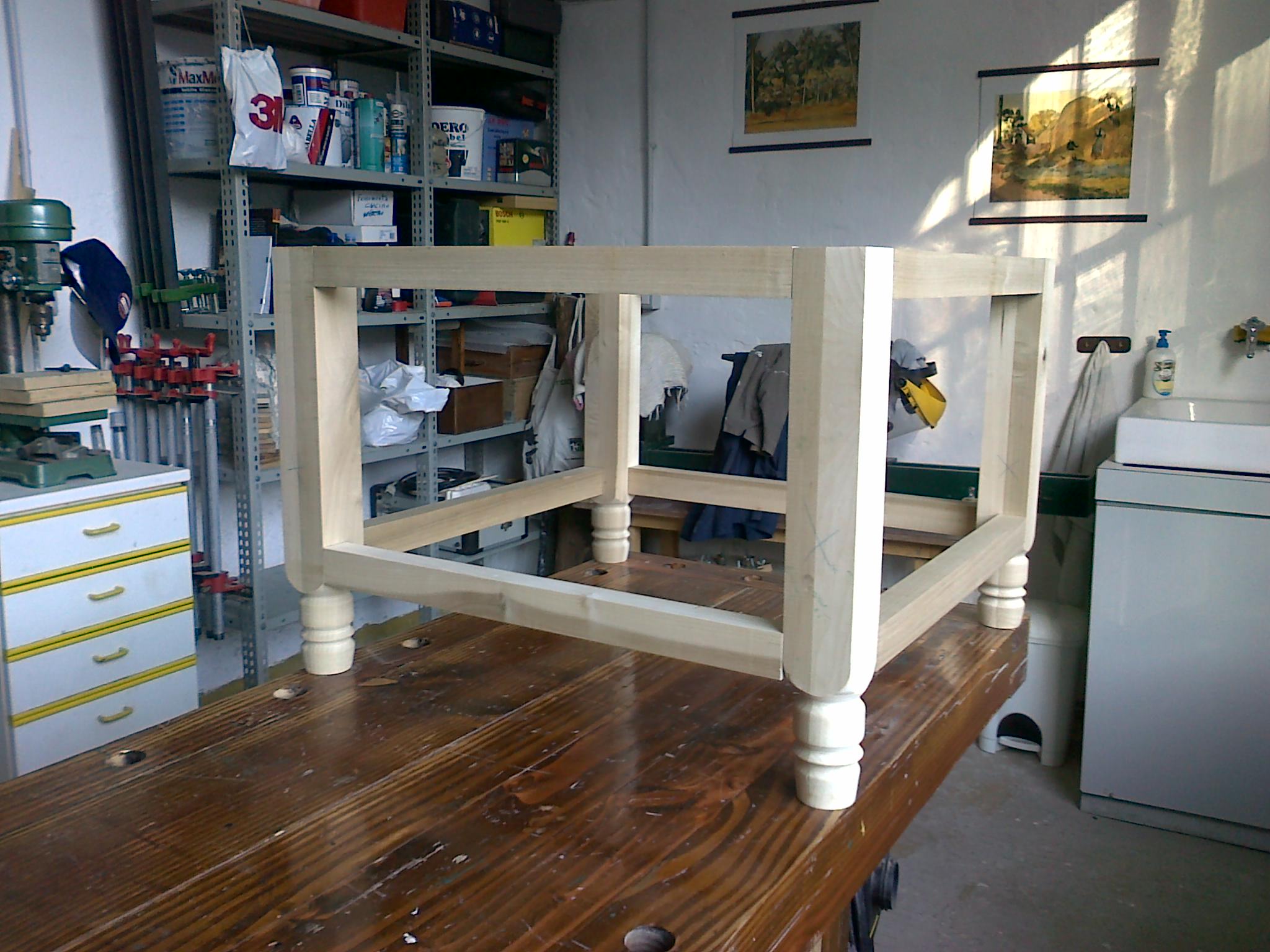

Fatti tutti i tenoni e le mortase, proviamo a montare il telaio.

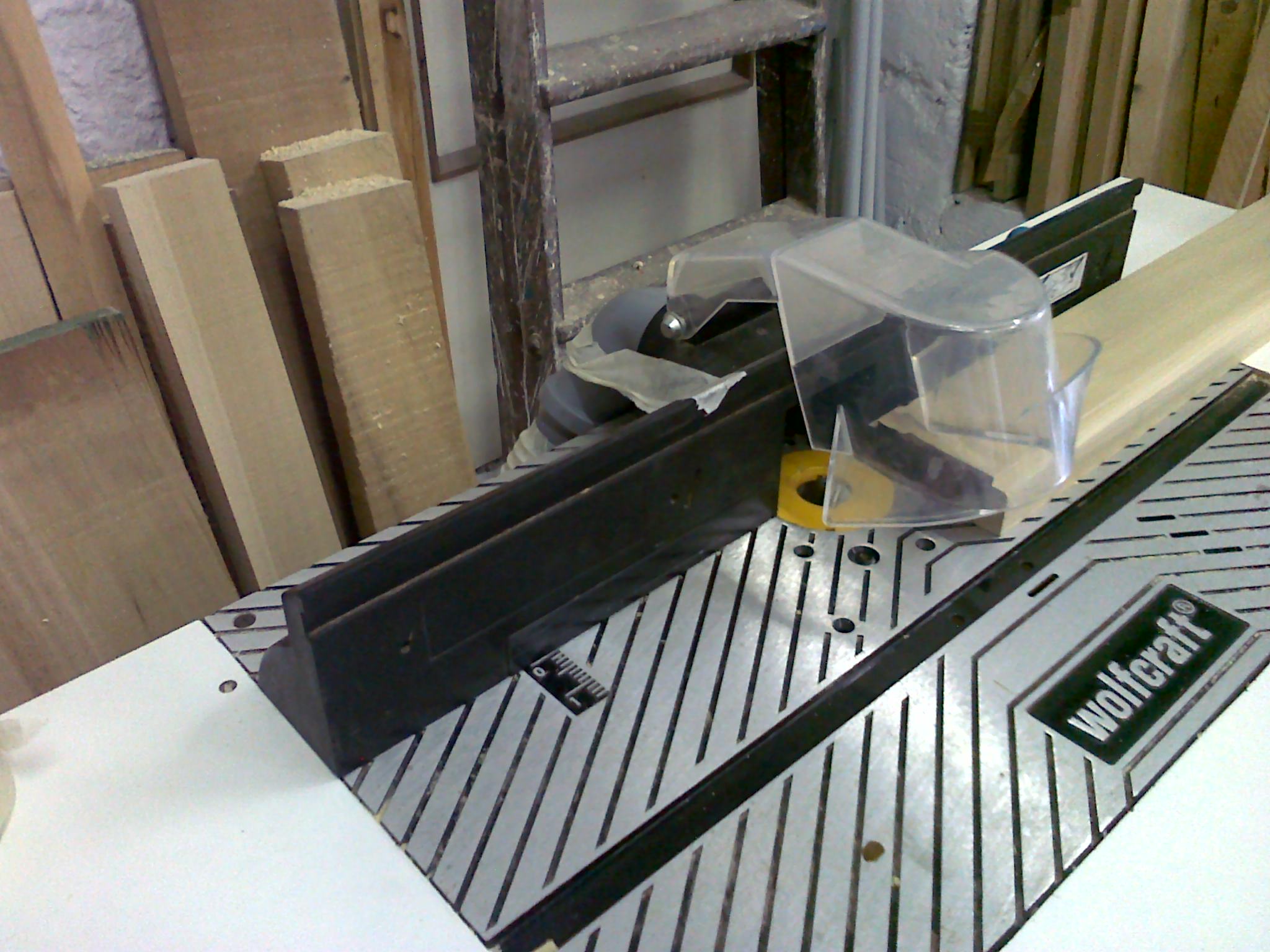

Prepariamo i pezzi per il piano del tavolo pialliamo a filo e spessoree portiamo a misura 9x3x70 cm. Con la fresatrice realizziamo nella parte interna la scanalatura per il vetro, 6 mm di prof.e 10 mm di larghezza. Realizzamo altre due fresature 5x5 mm sul lato esterno, che ci serviranno come partenza per il decoro che intaglieremo con lo scalpello sul bordo.

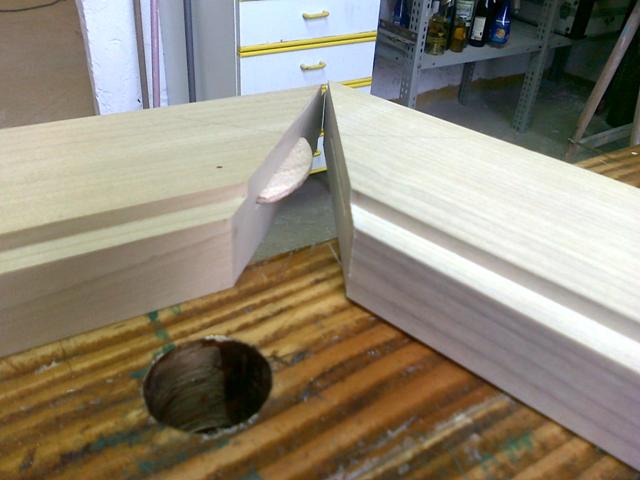

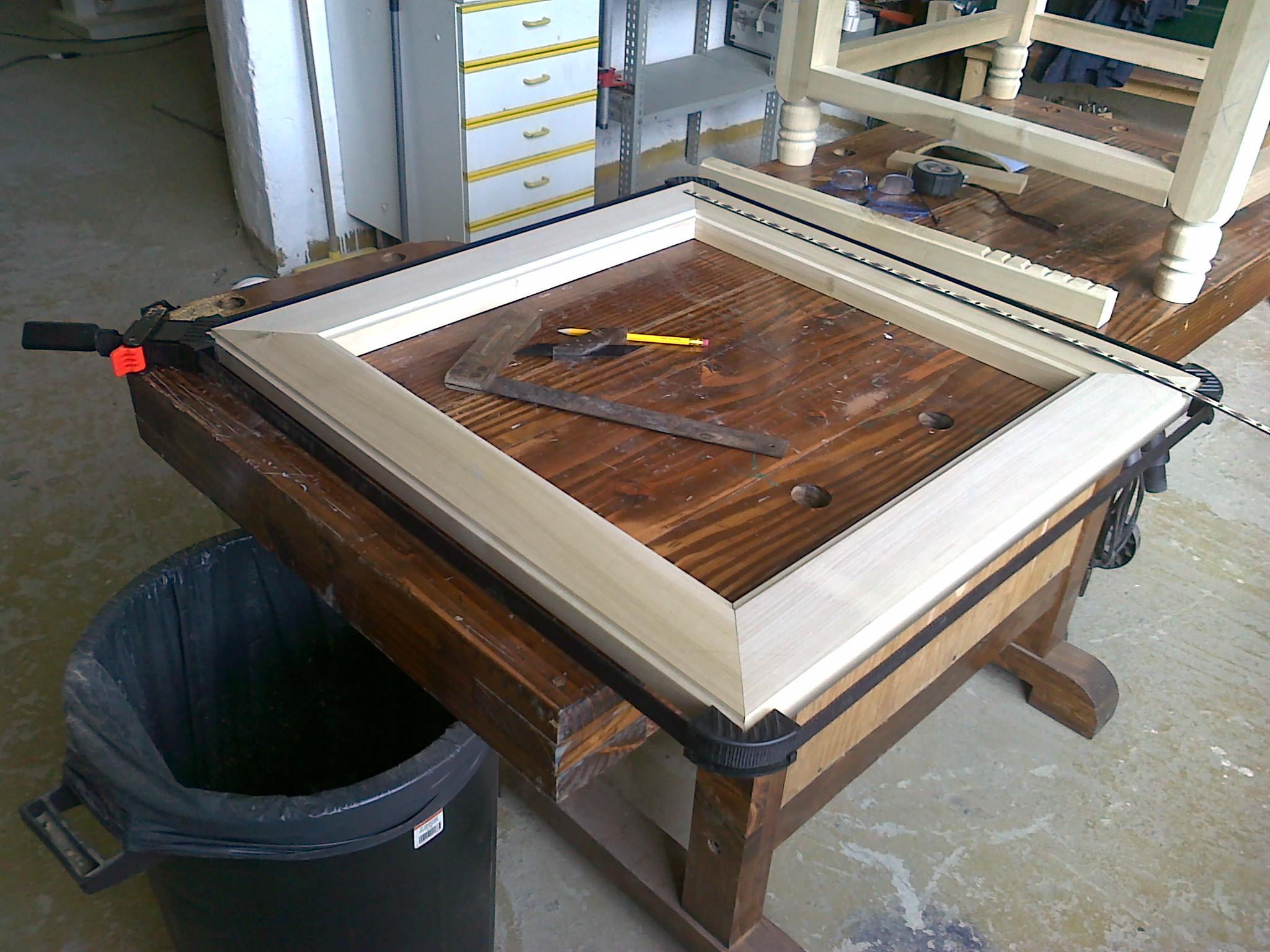

Tagliamo i listelli a 45 gradi, inseriamo dei "biscotti" tipo lamello, per rinforzare la giunzione e proviamo a montare il tutto.



Il bordino intarsiato che inseriremo nella cornice del piano.

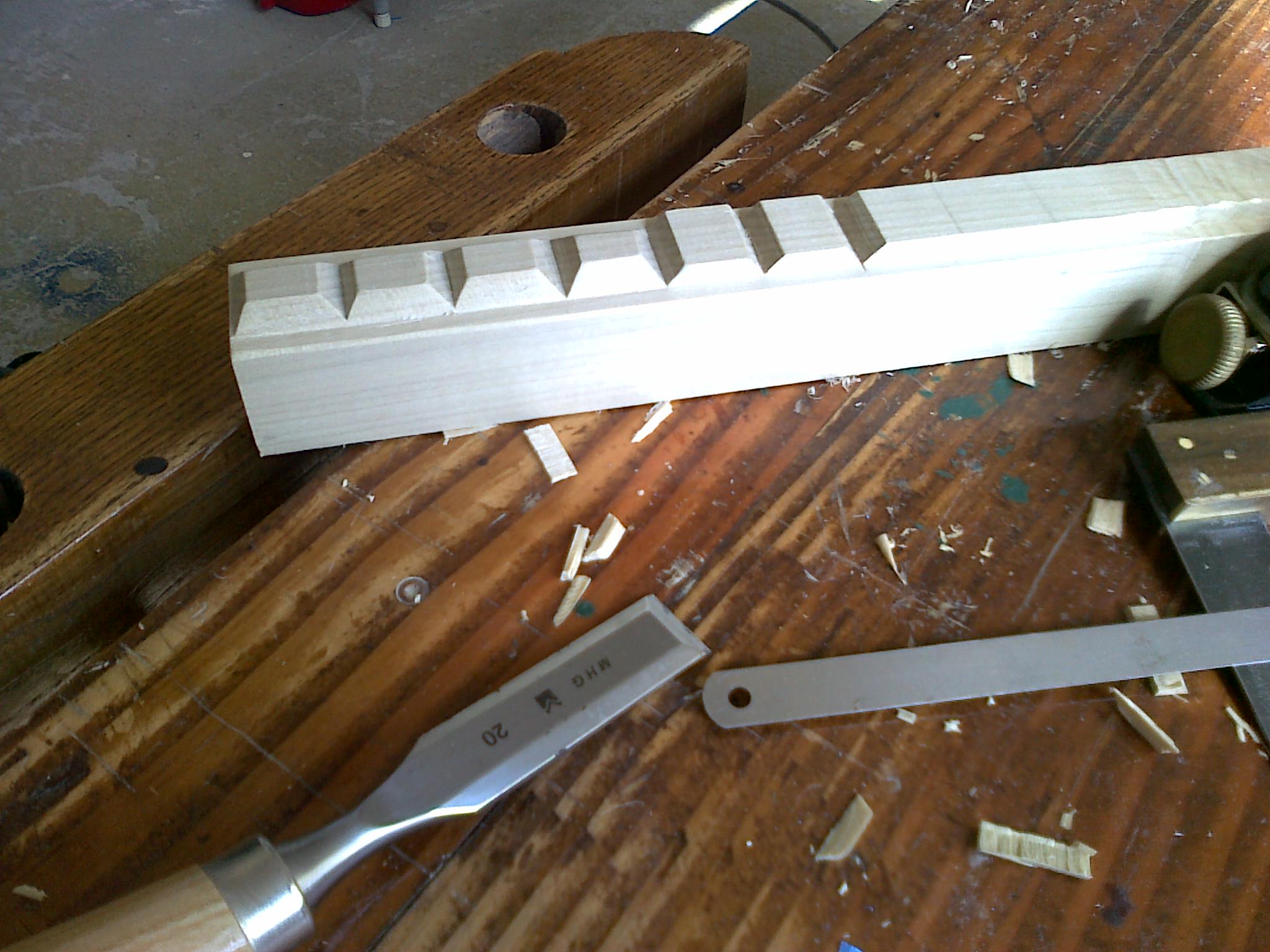

Qualche prova del decoro che verra realizzato sul bordo del piano

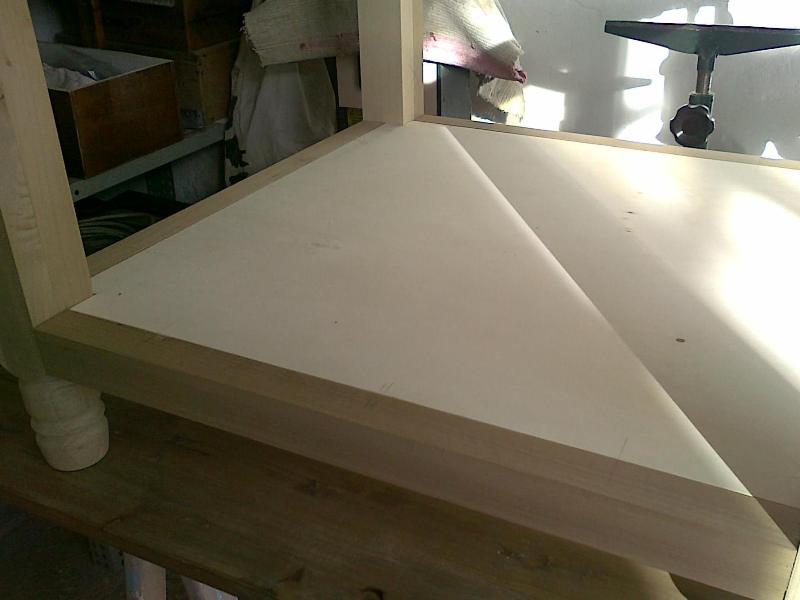

Per il fondo utilizziamo un pannello di compensato da 15 mm, sagomando gli angoli in corrispondenza delle gambe. Fissiamo il pannello al filo superiore dei traversi, utilizzando dei "biscotti" tipo lamello. Pannello 60x60x1,5 cm
Tagliamo e palliamo a F/S le tavole che serviranno per realizzare i pannelli divisori interni, spessore mm 20.Una avrà la lungezza pari alla larghezza del tavolino, le altre due saranno lunghe la metà ( e le tavole le incolleremo con la vena in verticale). Incolliamo il tutto.

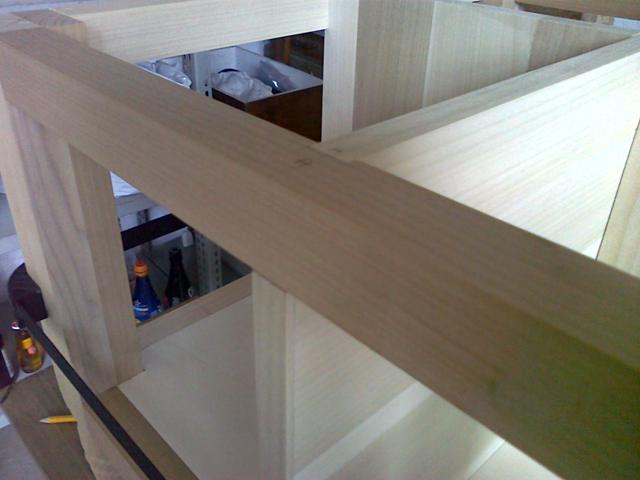

Incolliamo due listelli di testa sul pannello lungo e rifiliamo a misura. Realizziamo l'incastro tra il pannello e i due traversi superiori. 5 mm possono bastare per bloccare il pannello nella parte superiore. Nella parte inferiore utilizzeremo ancora dei "biscotti" o delle spine.
Con lo stesso criterio montiamo anche i divisori laterali. Questi pannelli non dovranno arrivare a filo esterno del traverso, come quello lungo (su 2 fianchi monteremo i pannelli di chiusura) ma basta che superino di 5 mm la parte interna del traverso.

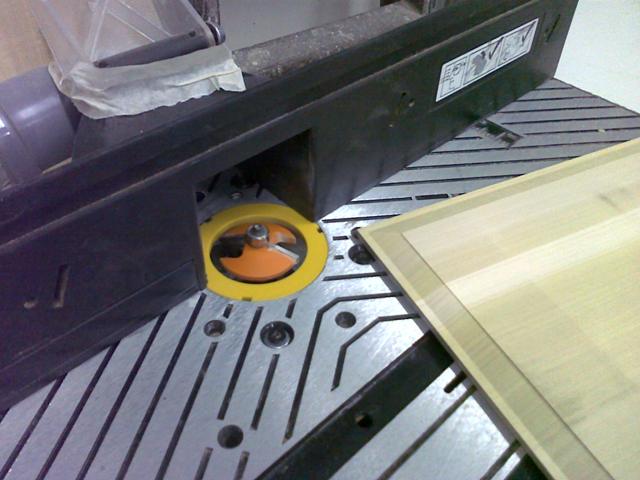

Prepariamo i pannelli che chiuderanno i due lati. Piallaimo a f/s e incolliamo le tavolette di spessore 1 cm.Squadriamo i pannelli e tagliamo a misura + 1 cm 29 x 53.Con una fresa realiziamo una piccola "bugna"

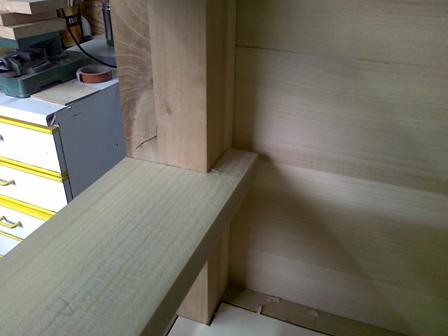

Incastro del divisore dei cassetti. Nel lato opposto ho inserito un biscotto tipo Lamello

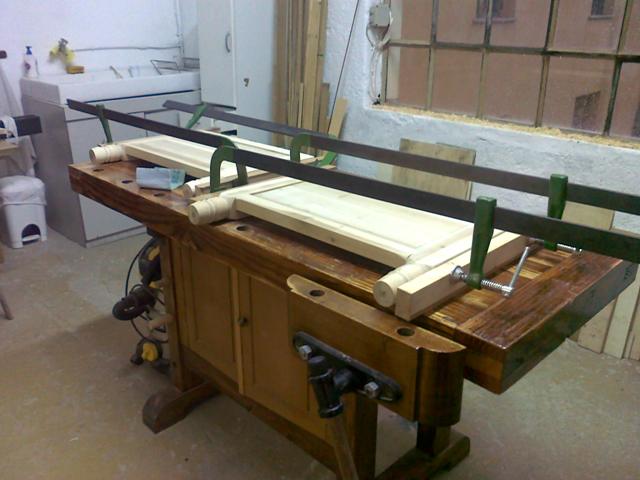

Incollaggio dei fianchi con i panellini

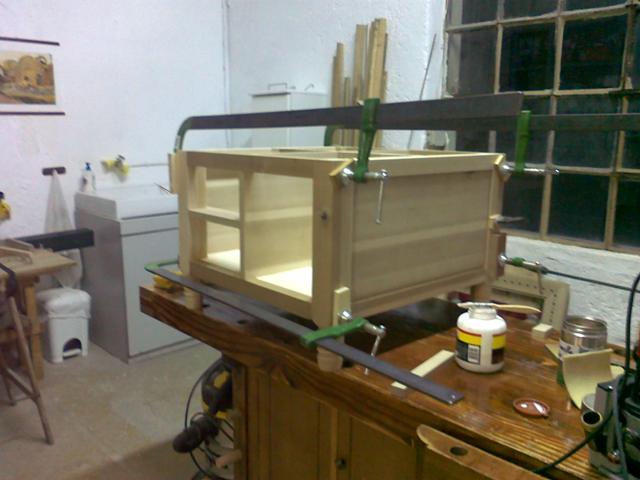

Incollaggio finale del tavolino

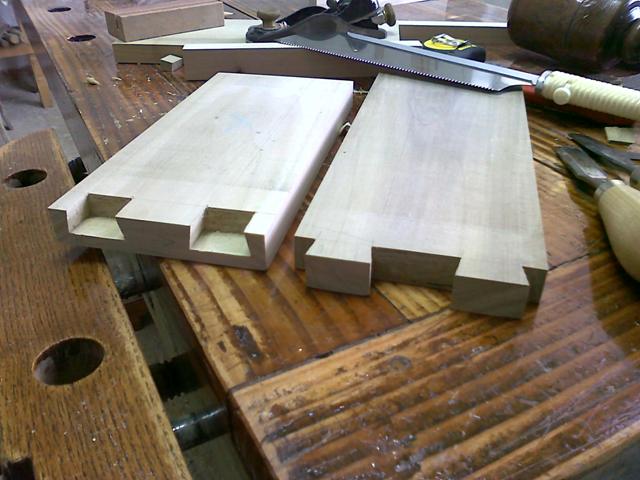

Realizziamo i 4 cassetti unendo le parti con incastri a coda di rondine; intera per la parte posteriore e mezza nascosta per il frontale.

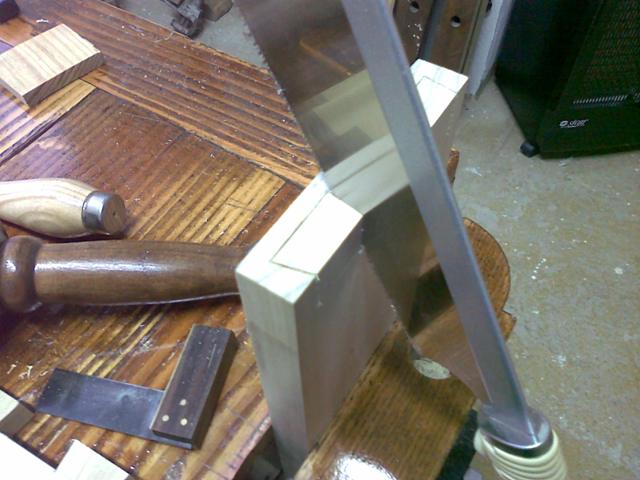

Tracciamo con precisione il disegno delle code e realizziamo i maschi e le femmine.

I pezzi hanno le seguenti misure

Fianchi : n° 8

32 x 12,5 x 2 cm

Posteriore: n° 4

26 x 12,5 x 2 cm

Frontali: n° 4

26 x 12,5 x 2,5 cm

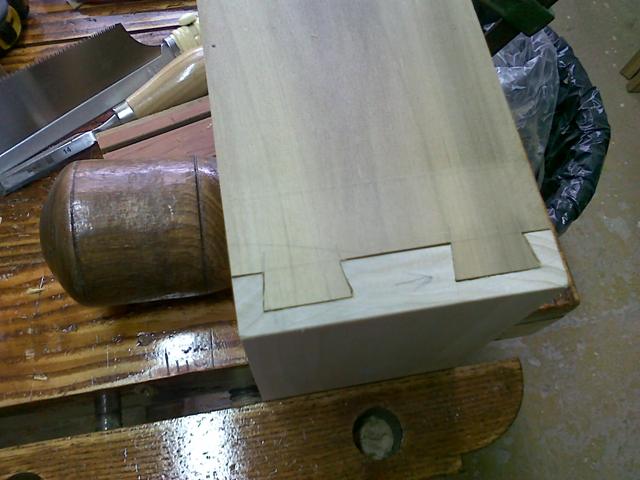

Le code fianco- frontale. Altezza del maschio 15 mm. Numeriamo sempre i pezzi per essere sicuri di non fare confusione quando saranno tutti pronti.

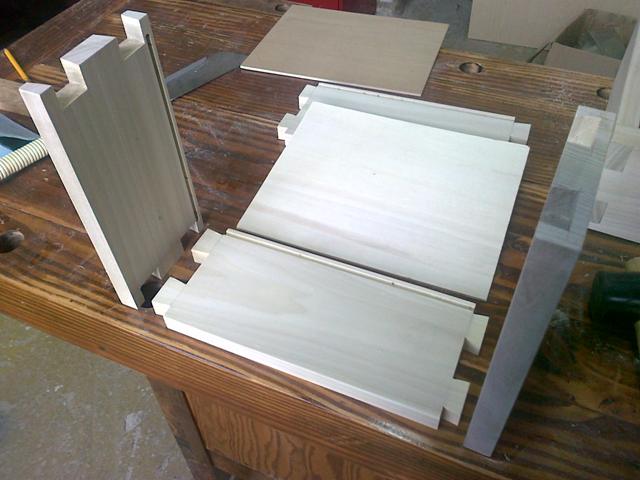

Proviamo a montare le parti senza forzare.

Eventualmente ritocchiamo le parti con lo scalpello.

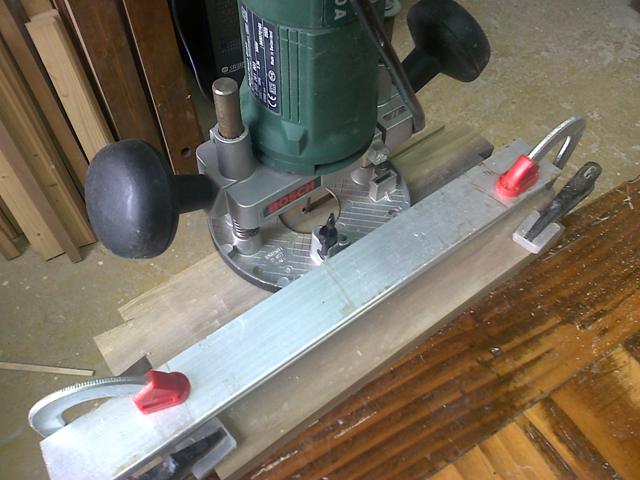

Fresiamo la scanalatura per il montaggio del fondo del cassetto (fresa da mm 5)





Assembliamo il cassetto con un po di colla negli incastri. Una volta montati controlliamo che il frontale sia in squadra con i fianchi.

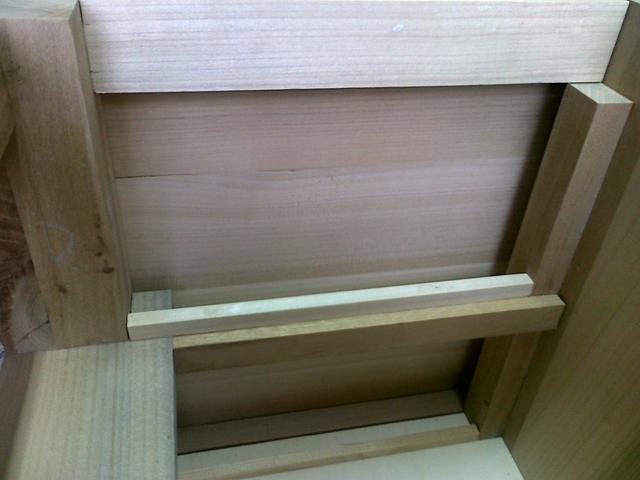

La sistemazione delle guide per il supporto e lo scorrimento dei cassetti.

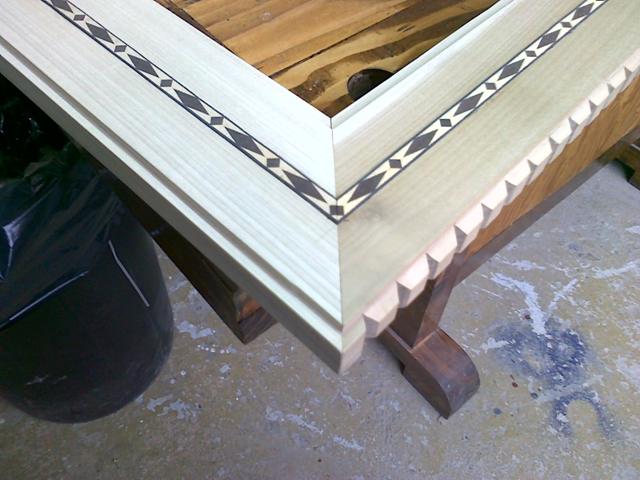

Inseriamo un bordino intarsiato nella cornice del piano. Per il montaggio, ho unito il bordino tagliandolo a 45 gradi con del nastro. Poi ho riportatola misura sul piano e ho fresato la scanalatura con una fresa cilindrica con i taglienti di testa. E' importante essere molto precisi in queste operazioni perche una piccola differenza fa si che il disegno non coincida oppure una volta inserito il bordino nella scanalatura ci sia della spazio tra i due spezzoni del bordino stesso.

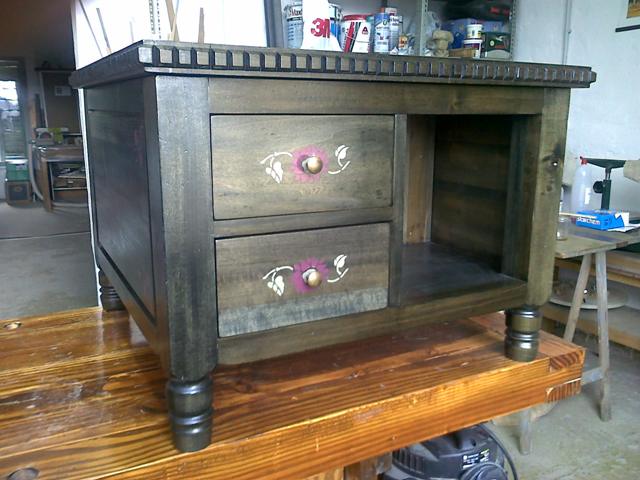

Possiamo incollare la cornice e passare alle poerazioni di finitura. Per dare al tavolino un aspetto un po "etnico" ho usato del mordente ebano applicato con una spugna in più mani. Ho spagliettato le superfici e ho applicato diverse mani di gomalacca, ho spagliettato ancora fino a ottenere una supercicie liscia e compatta.

Ho terminato la finitura applicando ancora due mani di gommalacca molto diluita e una passata di cera.

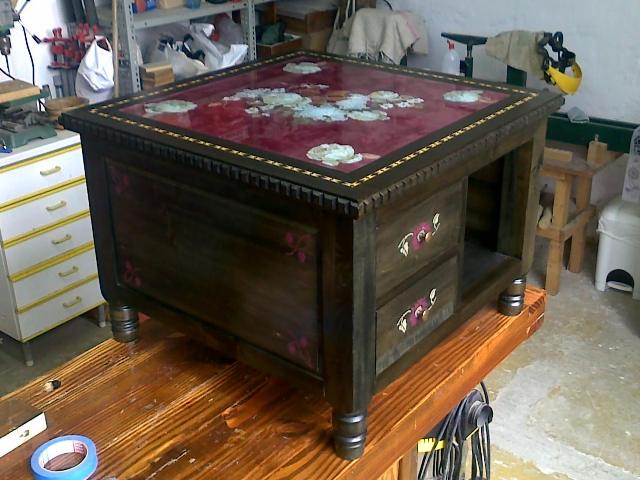

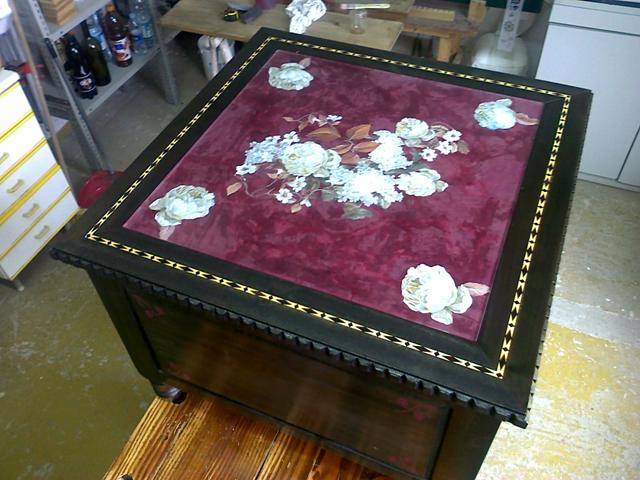

Nel vetro è stato realizzato un decoro con la tecnica del decoupage.

Anche i fianchi e il frontale dei cassetti sono stati decorati nello stesso modo, con motivi e colori che riprendono i colori del vetro.

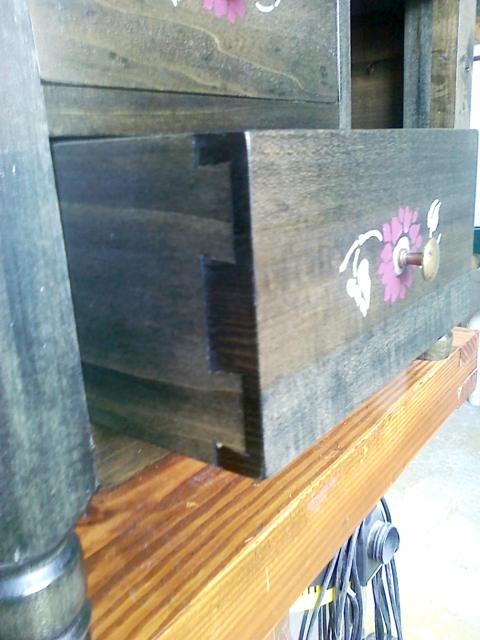

Gli incastri del cassetto e il pomo.
